| 원래 장소: | 안후이, 중국 |
| 브랜드 이름: | Ewinall |
| 인증: | ISO9001:2008,CE,CCPIT,QMS |
| 모델 번호: | QZB-500BL |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 포장 세부 사항: | body{background-color:#FFFFFF} 非法阻断154 window.onload = function () { docu |
| 배달 시간: | 40 일 |
| 공급 능력: | 주당 1 세트 |
| 재료: | 곡물과 부산물 | 구동 방식: | 전기 및 공기 |
|---|---|---|---|
| 보증: | 12Months | 가방지: | 포대 명부 가방 |
| 하이 라이트: | 40 킬로그램 완전 자동 밀가루 곤포기,70 킬로그램 완전 자동 밀가루 곤포기,대두박 자동 제대기 |
||
완전 자동 밀가루 곤포기, 대두박과 Fodder,40-70kg 모두, 자동 가방 제작

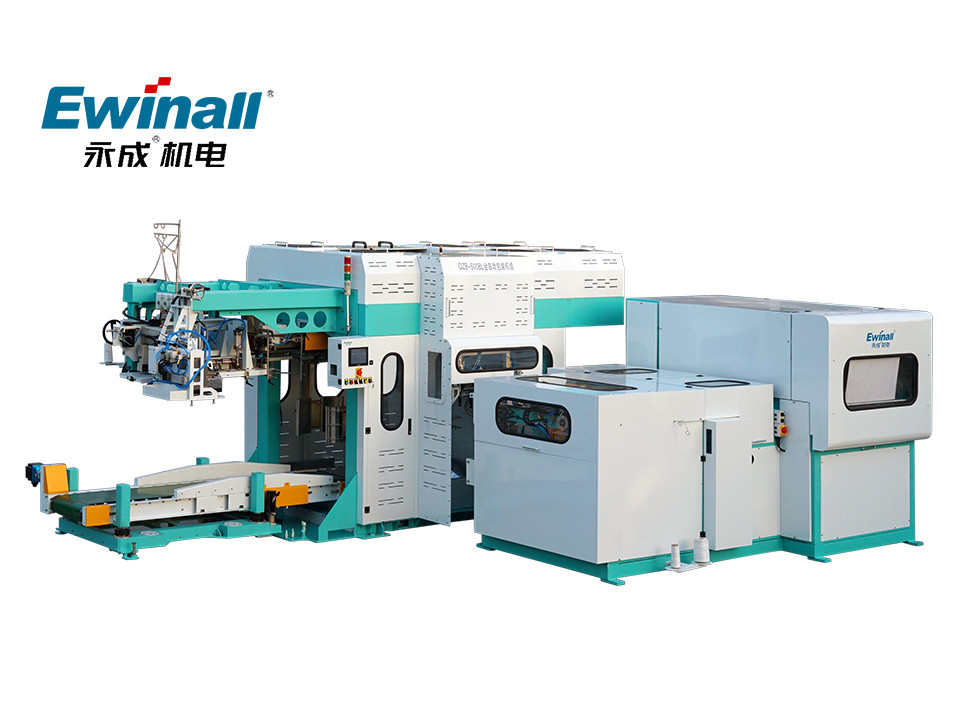

QZB-500BL 자동 조립 유닛
1. 설치 구성도
자동 패키징 장치의 주성분 :
1.1. (선택적인) 서보 기구에 의한 패킹 스케일
1.2. 풀리 결합장치
1.3. 자동 제대기
1.4 . 조합 재봉틀 집회
1.5 . 자동 리프트 켄베이어
1.6 . 패키징 단위 제어 시스템
2. 패키징 장치의 주요 기술적 성과
디자인의 주요 원칙 : 인력과 편리한 작동을 구하는 자동 조립, 효율성 향상.
자재와 장비의 조작 상태를 패키징한 제품 기술적인 매개 변수
| 일연번호 | 프로젝트 | 매개 변수 | |
| 1 | 숙주 크기 (L x W x H) 밀리미터 | 6208.5×3672.5×2191 | |
| 2 | 호스트 전력 |
AC380V±10%, 50Hz, 3상 5선 시스템, 12kW, 접지 형식 : TN-S |
|
| 3 | 최대 생산 능력 |
밀기울, 이차적 밀가루, DDGS, 면실박, (420-480) 가방 / 시간 쌀겨 급식 팩 / 시간 대두박 (660~720) |
|
| 4 | 패키징 범위 |
대두박 50 ~ 70 킬로그램 밀기울 40 킬로그램 2차 분말 50 킬로그램 |
면실박 50 킬로그램 쌀겨 음식 60Kg DDGS 50 킬로그램 |
| 5 | 공정 압력 | (0.5 ~ 0.7) MPa | |
| 6 | 압축된 공기 소비 | 333L /min (0.5MPa) | |
| 7 | 소재 온도 | (0~40)C | |
| 8 | 작동 온도 | (0~40)C | |
| 9 | 소음 수준 | ≤80dB(A) | |
| 10 | 먼지 제거 기압 | (- 0.01~-0.03) 바 | |
| 11 | 먼지 제거 공기 용적 | (조정할 수 있는) V=20m3/min | |
| 12 | 백 타입 | 명부 가방 | |
| 13 | 가방지 | 비박판 포대 | |
| 14 | 라벨 사이즈 | L97mm×W57mm, 크라프트지 페이퍼 소재. | |
| 15 | 패킹 백 상술 (명부 가방) |
백 롤 지름 (밀리미터) : ≤1200mm : 한 개의 가방 길이 (밀리미터) a : (1050~1240)MM ; 한 개의 가방 폭 (밀리미터) 비 : (650~800) 밀리미터 ; |
|
| 16 | 주머니 마감 | 재봉틀, 구부림 기계 | |
| 17 | 적용 가능한 소재 | 대두박, 밀기울, 두번째 음식, DDG, 면실박, 쌀겨 음식, 가금 사료 | |
기록 : 1. 패키징 머신의 무게측정 장치는 옵션 제품입니다.
3.특징
3.1. 완전히 장비 뒤에, 자동적 패키징 머신은 손으로 백 롤에 위치합니다, 그것이 자동 가방 제작을 실현할 수 있습니다, 도 높이 자동화의 자동 가방 공급, 자동 가방 로딩, 자동 백 개구, 자동 검출, 자동 평량, 자동적 충전, 자동 봉합, 자동 브랜드 도분.
3.2. 특별히 고도로 발달한 우븐 제대기는 자동 권취, 자동절단의 연속적인 가방 공급 방법을 채택하고, 접, 우븐 가방 천의 스유잉과 자동 배길 수 있는 빨리, 안정하게 그리고 확실히 패키징 메커니즘을 위한 가방을 만들고 가방을 엽니다.
터치 스크린, PLC 프로그램 가능 제어 시스템, 맨 머신 인터페이스 디스플레이 동작을 사용한 3.3Friendly 인간-기계 인터페이스 설계는 더 명백하고 편리하고 더 인도적입니다. 장비는 결점 자기 진단 기능을 가지고 있고 결점이 빨리 터치 스크린 프롬프트에 따라 제거될 수 있습니다.
3.4The 장비는 높은 안전을 가지고 있고, 폐쇄 구조를 채택하고, 인터로크 장치를 갖추고 있습니다. 만약 근로자가 장비에 들어가면, 장비가 자동적으로 알람을 막고 줄 것입니다. 장비는 단지 매뉴얼 인증과 리셋 뒤에 재개될 수 있습니다.
3.5. 유일한 포대 특허 받는 백 개구 기술이 큰 흐름 진공 흡착 작용, 안정적이고 믿을 만한 백 개구와 결합했습니다.
3.6. 전달 기구는 각각 조치가 탄력적이고 정확하고 빠르다는 것을 보증하기 위해 서보 모터와 기어장치 전송의 방법을 채택합니다.
3.7. 유일한 자동적 리프팅 컨베이어는 올림 높이와 정확하고 안정적 상승과 강한 수용력의 넓은 범위를 이점이 있는 단일 지점 드라이브와 푸르-포인트 수직 리프팅을 채택합니다.
3.8. 무게 측정 시스템은 진보적 측정 구조물과 특별히 설계된 3개 센서와 과학적이고 합리적 배치를 채택하여서, 무게를 단 버킷이 합리적으로 응력을 가지며, 그것이 매우 장비의 안정과 대항 간섭 능력을 향상시킵니다.
